500mm グラファイト電極のサプライヤーとして、お客様から電極の接続方法に関する質問によく遭遇します。このブログ投稿では、500mm グラファイト電極を適切に接続する方法を詳しく掘り下げ、業界関係者に貴重な洞察を提供します。
500mm グラファイト電極について
接続方法について説明する前に、500mm グラファイト電極とは何か、およびその用途を理解することが重要です。グラファイト電極は、製鉄業界で使用される電気アーク炉 (EAF) の重要なコンポーネントです。直径 500 mm のグラファイト電極は、大電流と極端な温度に対応できるように設計されており、大規模な鉄鋼生産に適しています。

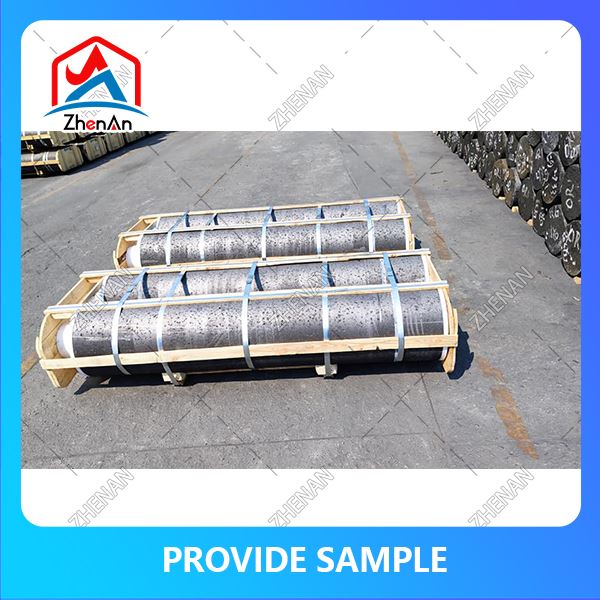

当社は、以下を含むさまざまな 500mm グラファイト電極を提供しています。500mm電解グラファイト電極、500mm Rp 電極、 そして炉用グラファイト電極 直径 500mm。各タイプには独自の特性があり、特定の用途に合わせて調整されています。
適切な電極接続の重要性
電気炉の効率的かつ安全な運転には、適切な電極接続が不可欠です。接続が不十分だと電気抵抗が増加し、接続点で過剰な発熱が発生する可能性があります。これにより、電極の破損、電極寿命の短縮、炉効率の低下が生じる可能性があります。さらに、不適切な接続はオペレーターや生産プロセス全体に安全上のリスクをもたらす可能性があります。
電極の接続方法
1. ねじ接続
500mm グラファイト電極を接続する最も一般的な方法はねじ接続です。この方法では、電極の端の雌ネジと一致する雄ネジを備えたグラファイトニップルを使用します。
- 準備: 電極を接続する前に、電極とニップルの両方のネジ山をきれいにすることが重要です。汚れ、破片、または黒鉛の粉塵があると、接続の品質に影響を与える可能性があります。汚れを取り除くには、清潔なブラシまたは圧縮空気を使用してください。
- 位置合わせ: ニップルを電極の一方の端に注意深く合わせます。ネジが正しくかみ合っていることを確認してください。これは手で行うことができ、ぴったりと合うまでニップルを電極に締めます。
- 締め付け: 初期調整が完了したら、専用の電極締め付けツールを使用して接続をさらに締め付けます。締め付けトルクは電極メーカーの指定範囲内としてください。締めすぎるとネジ山に亀裂が入る可能性があり、締めすぎると接続が緩む可能性があります。
2. ジョイントコンパウンドの塗布
場合によっては、ジョイントの導電性と機械的強度を向上させるために、ジョイントコンパウンドをねじ接続と組み合わせて使用することもあります。
- ジョイントコンパウンドの選定: グラファイト電極用に特別に設計されたジョイントコンパウンドを選択してください。コンパウンドは、良好な導電性、高温耐性、および優れた接着特性を備えている必要があります。
- 応用: 接続する前に、ニップルと電極端のネジ山にジョイントコンパウンドを薄く塗布します。均一な接続を確保するために、コンパウンドが均一に分散されていることを確認してください。
3. 検査と試験
電極を接続した後は、徹底的な検査とテストを行うことが重要です。
- 目視検査: 接続部に位置ずれ、亀裂、部品の緩みなどの目に見える兆候がないか確認してください。ジョイントが清潔で、余分なジョイントコンパウンドがないことを確認してください。
- 電気試験: 電気試験装置を使用して、ジョイント全体の抵抗を測定します。測定された抵抗は許容範囲内である必要があります。抵抗が高すぎる場合は、接続不良を示している可能性があり、対処する必要があります。
電極接続に影響を与える要因
1. 温度
電気アーク炉の動作温度は、電極の接続に大きな影響を与える可能性があります。高温によりグラファイトが膨張し、接続の気密性に影響を与える可能性があります。グラファイト電極の熱膨張特性を考慮し、それに応じて接続方法を設計することが重要です。
2. 振動
炉の運転中の振動によっても電極の接続が緩む可能性があります。これを防ぐために、衝撃吸収材の使用や安定した炉構造の確保など、適切な振動減衰対策を講じる必要があります。
3. 電流
電極を通過する電流の大きさは、接続点での発熱に影響を与える可能性があります。電流が大きくなると、熱損失を最小限に抑え、電極への損傷を防ぐために、より堅牢で効率的な接続が必要になります。
電極接続のベストプラクティス
- メーカーの指示に従ってください: 接続方法、締め付けトルク、ジョイントコンパウンドの塗布に関しては、電極メーカーの指示に従ってください。
- 定期メンテナンス: 電極とその接続部の定期的なメンテナンスを行ってください。これには、必要に応じて清掃、検査、締め直しが含まれます。
- トレーニング: オペレーターが電極接続技術について適切なトレーニングを受けていることを確認してください。よく訓練された従業員は、接続関連の問題のリスクを大幅に軽減できます。
結論
電気アーク炉で 500 mm のグラファイト電極を使用する場合、電極を適切に接続することが重要です。接続方法、接続に影響を与える要因、ベストプラクティスを理解することで、炉の効率的かつ安全な操作を確保できます。
高品質の500mmグラファイト電極の購入に興味がある場合、または電極の接続方法について質問がある場合は、詳細な打ち合わせや調達交渉についてお気軽にお問い合わせください。当社は最高の製品と技術サポートを提供することに尽力しています。
参考文献
- 「製鉄におけるグラファイト電極」 - 業界ハンドブック
- 500mm グラファイト電極のメーカーの技術マニュアル
